产品详情
产品概述
专门为满足国外客户的需求，开发研制的F4系列弹性座封闸阀，该产品达到良好的密封效果，开关轻巧，密封可靠，使用寿命长等显著优点。
|
F4 EN 1171 PN10 /16 DIN EN 1171 F4 PN10 /16 |
||||||||||
|
公称通径 |
结构长度（参考值） |
法兰尺寸和螺栓孔尺寸（标准值） |
||||||||
|
L |
H |
a |
d |
c |
X-n |
T |
f |
g |
||
|
50 |
2 " |
150 |
240 |
50 |
165 |
125 |
4-Φ19 |
19 |
3 |
99 |
|
65 |
2 1/2 " |
170 |
270 |
65 |
185 |
145 |
4-Φ19 |
19 |
3 |
118 |
|
80 |
3 " |
180 |
290 |
80 |
200 |
160 |
8-Φ19 |
19 |
3 |
132 |
|
100 |
4 " |
190 |
330 |
100 |
220 |
180 |
8-Φ19 |
19 |
3 |
156 |
|
125 |
5 " |
200 |
380 |
125 |
250 |
210 |
8-Φ19 |
19 |
3 |
184 |
|
150 |
6 " |
240 |
420 |
150 |
285 |
240 |
8-Φ23 |
19 |
3 |
211 |
|
200 |
8 " |
130 |
510 |
200 |
340 |
295 |
8-Φ23/12-Φ23 |
20 |
3 |
266 |
|
250 |
10 " |
250 |
600 |
250 |
395/405 |
350/355 |
12-Φ23/12-Φ28 |
22 |
3 |
319 |
|
300 |
12 " |
270 |
690 |
300 |
445/460 |
400/410 |
12-Φ23/12-Φ28 |
24.5 |
4 |
370 |
|
350 |
14 " |
290 |
780 |
350 |
520 |
460/470 |
16-Φ23/16-Φ28 |
27 |
4 |
429 |
|
400 |
16 " |
310 |
880 |
400 |
565/580 |
545/525 |
16-Φ28/16-Φ31 |
25/28 |
4 |
480 |
|
450 |
18 " |
330 |
1000 |
450 |
640 |
565/585 |
20-Φ28/20-Φ31 |
30 |
4 |
548 |
|
500 |
20 " |
350 |
1055 |
500 |
670/715 |
620/650 |
20-28/20-34 |
27/32 |
4 |
582/609 |
|
600 |
24 " |
390 |
1260 |
600 |
780/840 |
725/770 |
20-31/20-37 |
30/36 |
5 |
682/720 |
|

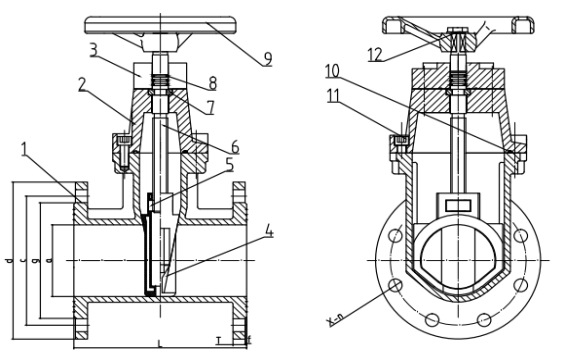

序号 |
零部件名称 |
材质 |
数量 |
|
1 |
阀体 |
GGG50/40 |
1 |
|
2 |
阀帽 |
GGG50/40 |
1 |
|
3 |
压盖 |
GGG50/40 |
1 |
|
4 |
阀板 |
GGG50/40+EPDM |
1 |
|
5 |
丝杠母 |
黄铜 |
1 |
|
6 |
丝杠 |
2Cr13 |
1 |
|
7 |
卡环 |
黄铜 |
1 |
|
8 |
〝O〞型圈 |
硅胶 |
1 |
|
9 |
手轮 |
GGG50/40 |
1 |
|
10 |
密封圈 |
EPDM |
3 |
|
11 |
螺栓 |
碳钢 |
4-8 |
|
12 |
螺丝 |
不锈钢 |
1 |
